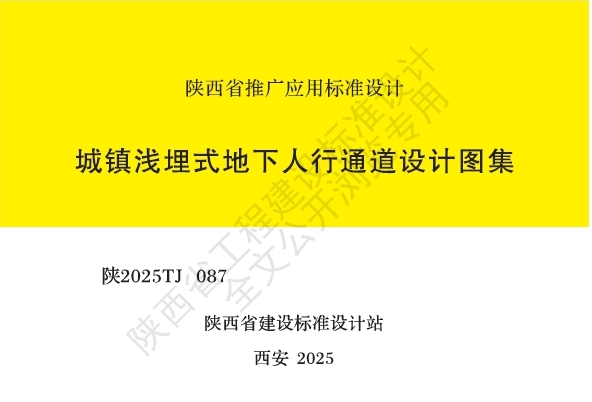

《陕2025TJ 087 城镇浅埋式地下人行通道设计图集》详解

一、发布背景与目的

• 发布机构：由陕西省住房和城乡建设厅、陕西省市场监督管理局联合编制发布。

• 实施时间：自2025年1月26日起实施，为现行有效标准。

• 编制目的：

• 规范陕西省城镇浅埋式地下人行通道的设计标准，提升工程质量和安全性能。

• 适应城镇化发展需求，优化城市地下空间利用，保障行人通行安全。

二、主要内容

该图集共210页，涵盖以下核心内容：

1. 结构设计

• 结构选型：推荐适合湿陷性黄土地区的结构形式（如矩形框架、拱形结构等）。

• 荷载计算：明确土体荷载、车辆荷载、人群荷载等计算标准。

• 材料选用：规定混凝土强度等级、防水材料、钢筋规格等。

• 抗震设计：针对陕西地震烈度分布，提出抗震构造措施。

2. 安全标准

• 紧急设施：设置防火门、应急照明、疏散指示标志等。

• 通风系统：结合自然通风与机械通风，确保空气质量。

• 消防要求：配置灭火器、消火栓，满足防火间距规范。

3. 无障碍设计

• 坡道与扶手：规定坡道坡度（≤1:12）、扶手高度（0.9m）等。

• 盲道系统：设置连续引导盲道，符合《无障碍设计规范》。

4. 施工与验收

• 施工步骤：包括基坑支护、结构浇筑、防水层施工等关键工序。

• 质量验收：提供结构强度检测、渗漏试验等验收标准。

三、设计要点

1. 结构稳定性

• 抗渗设计：采用双层防水卷材+混凝土自防水体系。

• 抗浮措施：设置抗浮桩或配重层，防止地下水浮力破坏结构。

2. 行人安全

• 内部布局：通道宽度≥3m，净高≥2.5m，避免尖锐转角。

• 防滑措施：地面采用防滑瓷砖或环氧涂层。

3. 通风与照明

• 自然通风：利用热压通风原理，优化出入口高差设计。

• 机械通风：长通道（＞50m）需增设无风管诱导式通风设备。

• 照明标准：照度≥50lx，采用LED节能灯具，应急照明持续≥30分钟。

4. 环保与节能

• 绿色建材：推广使用再生骨料混凝土、透水铺装材料。

• 雨水利用：通道内设置排水沟与市政雨水管网连接。
