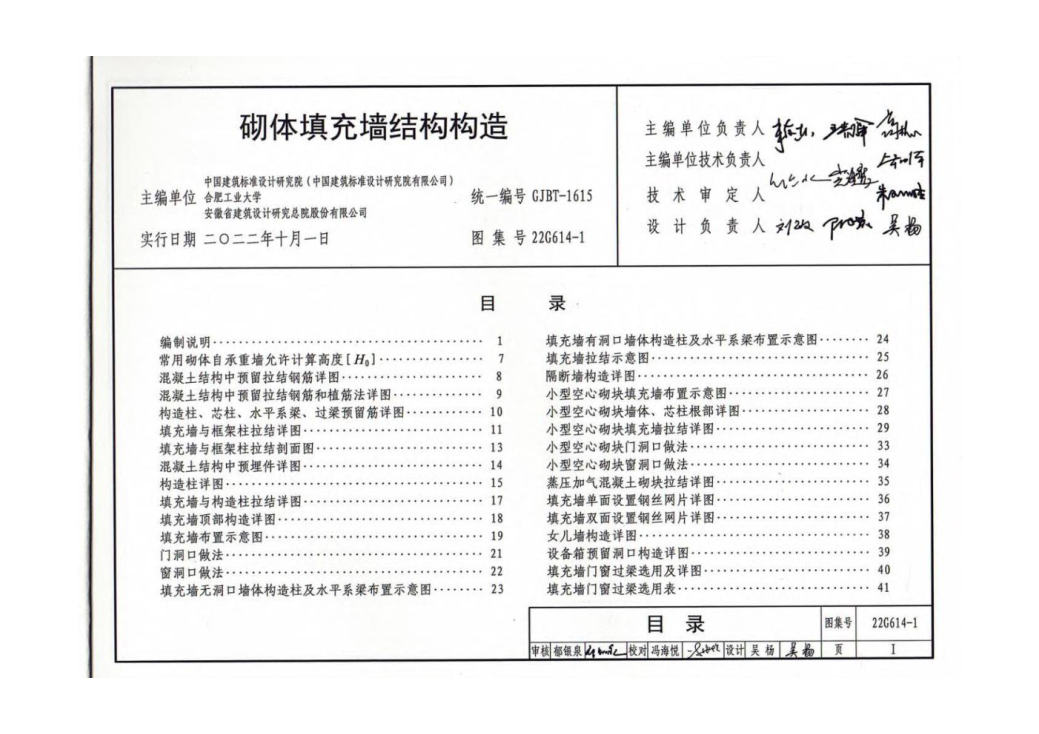

《砌体填充墙结构构造》22G614-1主要包含以下内容：

一、概述与适用范围

• 概述：该图集是关于砌体填充墙结构构造的国家建筑标准设计图集，旨在提供标准化的设计参考。

• 适用范围：适用于钢筋混凝土结构房屋中的砌体填充墙与混凝土主体结构（如框架、剪力墙、框架剪力墙和部分框架剪力墙等）的拉结构造及填充墙之间的拉结构造。此外，该图集还适用于非抗震设计及抗震设防烈度为6~8度的地区。

二、构造详图与设置原则

• 构造详图：图集中包含了砌体填充墙与混凝土主体结构的拉结、填充墙构造柱和水平系梁的设置及详图等。

• 设置原则：

• 构造柱设置：当填充墙长度超过5m或层高2倍时，墙体中部应设置构造柱，且构造柱间距不宜大于4m。楼梯间和电梯间采用砌体填充墙时，应在四角设置构造柱。填充墙开有宽度大于2m的门窗洞口时，洞口边宜设置构造柱。外墙的L形转角处、内墙和外墙交接处也宜设置构造柱。

• 水平系梁设置：在圆弧形外墙中，墙高中部应设置水平系梁，且间距不宜大于2m。

三、墙体材料与拉结筋要求

• 墙体材料：图集适用的墙体材料包括混凝土小型空心砌块、烧结空心砖、烧结多孔砖和蒸压加气混凝土砌块等。

• 拉结筋要求：

• 混凝土小型空心砌块砌体：用拉结筋时竖向间距s=600mm，采用钢筋网片时s=400mm。

• 普通砖砌体和烧结多孔砖砌体：s=500mm。

• 蒸压加气混凝土砌块砌体：块材高度250mm时，s=500mm；块材高度300mm时，s=600mm。

四、使用说明与替代情况

• 使用说明：图集可供设计选用，施工单位可按图施工，也可供科研教学人员参考使用。

• 替代情况：该图集替代了之前的12G614-1版本。

五、主编单位与发布信息

• 主编单位：由中国建筑标准设计研究院有限公司、合肥工业大学、安徽省建筑设计研究总院股份有限公司联合主编。

• 发布信息：图集于2022年10月1日起在全国范围内公开发布和执行，并于2022年12月28日由相关单位联合发布消息。

综上所述，《砌体填充墙结构构造》22G614-1是一份详细且全面的国家建筑标准设计图集，为砌体填充墙结构的设计、施工和科研提供了有力的支持和指导。
