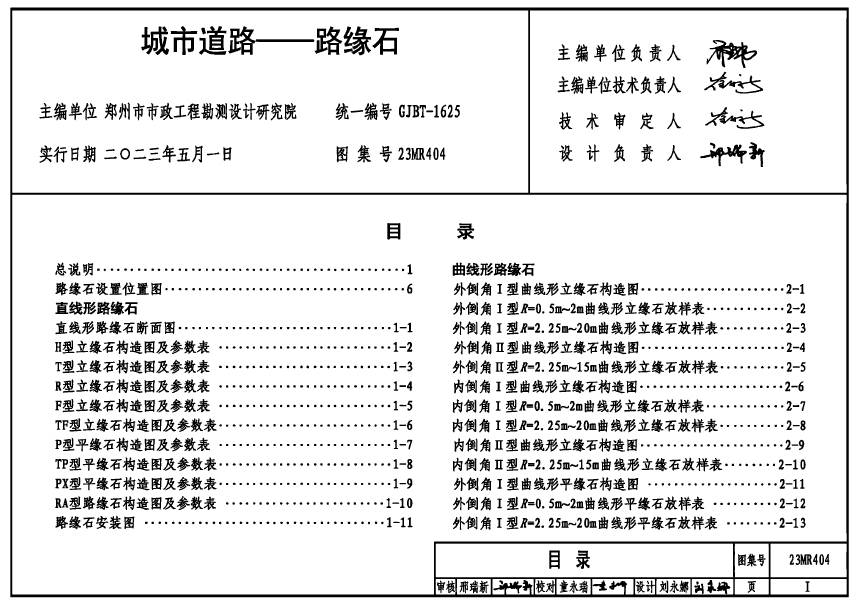

23MR404《城市道路――路缘石（高清含目录）》是关于城市道路路缘石设计的标准图集，以下是对其的详细介绍：

一、基本信息

• 图集编号：23MR404

• 图集名称：城市道路――路缘石

• 主编单位：郑州市市政工程勘测设计研究院

• 组织编制单位：中国建筑标准设计研究院

• 出版单位：中国标准出版社

• 实施日期：自2023年5月1日起

• 替代图集：05MR404图集

二、适用范围

本图集适用于我国城镇Ⅰ类和Ⅱ类环境中的各类新建、改建和扩建的各级城市道路，其他功能的道路可参考使用。

三、主要内容

图集内容包含路缘石的总说明、曲线形路缘石和直线型路缘石的设计图等，具体如下：

• 总说明：详细说明了图集的适用范围、设计原则、材料要求等。例如，图集中规定路缘石的材料应为符合国家标准的混凝土或石材，并明确了不同路段的路缘石尺寸和安装要求。

• 设置位置图：通过图示展示了曲线形路缘石在不同路段（如弯道、交叉口等）的设置位置。例如，图集中可能包含一个半径为50米的弯道设置图，标明路缘石在弯道内外侧的具体位置和数量。

• 构造图：详细说明了外倒角I型曲线形立缘石的构造方式。例如，图集中可能包含一个R=1.5m的曲线形立缘石构造图，标明了立缘石的尺寸、坡度、外倒角等关键参数。

• 放样表：提供了外倒角I型R=0.5m~2m曲线形立缘石的放样数据。例如，对于R=1m的曲线形立缘石，放样表中会列出其在不同角度下的高度、宽度等具体数据。

• 断面图：展示了直线形路缘石的典型断面结构。例如，图集中可能包含一个标准尺寸的直线型路缘石断面图，标明了其高度、宽度、坡度等关键参数。

• 安装要求：说明了直线形路缘石的安装方法和注意事项。例如，图集中可能规定直线形路缘石应与路面紧密贴合，安装时应确保平整度和稳定性。

此外，图集还详细列举了不同类型的路缘石，包括H型立缘石、T型立缘石、R型立缘石、F型立缘石、TF型立缘石、P型平缘石、TP型平缘石、PX型平缘石以及RA型路缘石等，每种类型的路缘石都有其特定的使用场景和设计特点。图集也涵盖了混凝土路缘石和天然石材路缘石两种主要材质，这些材质的选择通常取决于具体的设计需求、工程预算以及环境因素等。

四、其他重要内容

• 图集中包含了路缘石安装的图示和详细说明，涵盖了安装前的准备工作、安装过程中的注意事项以及安装后的验收标准等，有助于确保路缘石的正确安装和稳固性。

• 对于每种类型的路缘石，图集都提供了详细的构造图和参数表。构造图展示了路缘石的内部结构、尺寸和连接方式等关键信息；参数表则列出了路缘石的主要技术参数和性能指标，如高度、宽度、厚度、抗压强度等。

• 图集中还包含了排水型路缘石和坡道路缘石的设计图和相关说明。排水型路缘石通常用于需要排水的路段，其设计能够有效防止雨水积聚并保障道路畅通；坡道路缘石则适用于坡度较大的路段，其设计能够确保车辆在坡道上行驶时的稳定性和安全性。

• 对于交通岛等特定区域的路缘石设计，图集也提供了相应的图示和说明。这些设计通常需要考虑交通流量、行人安全以及美观性等因素。

• 图集可能还包括了一些与路缘石相关的附加信息，如维护保养指南、常见问题解答等，有助于用户更好地了解和使用路缘石产品。

五、图集意义

23MR404图集为城市道路路缘石的设计提供了详细的标准和规范，有助于确保路缘石的施工质量和使用效果。通过具体的例子和图示，设计师和施工人员可以更加直观地理解图集内容并应用于实际工程中。同时，该图集也体现了我国城市高质量发展战略以及“新基建”建设模式下的新型基础设施建设要求，对于美化城市空间、提升城市道路品质具有重要意义。

综上所述，23MR404《城市道路――路缘石（高清含目录）》是一本内容丰富、实用性强、指导意义明显的标准图集，对于城市道路路缘石的设计和施工具有重要的参考价值。
