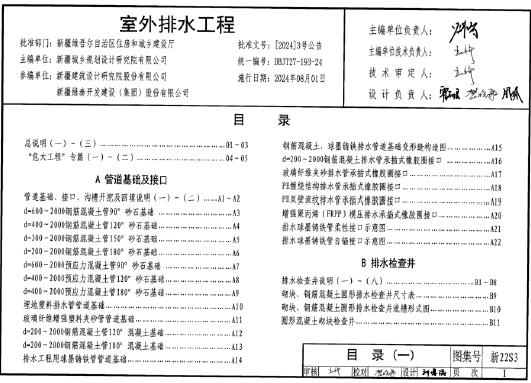

“新22S3 室外排水工程”是新疆维吾尔自治区工程建设标准设计图集，以下从适用范围、技术内容、设计施工要点等方面对其进行介绍：

适用范围

• 工程类型：适用于新建、改建或扩建的城镇、工业企业及居住区的室外排水工程。

• 环境条件：设计荷载为城一B级（公路一Ⅱ级）；地基条件方面，土的重度通常为18.0kN/m³，考虑有地下水影响时为20.0kN/m³，特殊地基处理方案需另行设计；结构安全等级为二级；主体结构设计使用年限为50年；抗震设防类别为标准设防（丙类）；地下水按设计地面下1.00m考虑（施工过程中如需降排水，此工作需在水工构筑物回填后才可停止），抗震设防烈度≤8度，设计地震加速度值≤0.3g，钢筋混凝土结构的最大设计裂缝宽度不大于0.2mm，当结构遇强腐蚀环境，最大设计裂缝宽度不大于0.15mm。

• 特殊地区：如用于膨胀土地区、湿陷性黄土地区、多年冻土地区、液化土地区、软土地区、抗震设防烈度9度和9度以上地区及其他特殊地区时，应根据有关规范及规程的规定另做处理。

技术内容

图集按照技术内容分为八个部分：

• 管道基础及接口：涵盖开槽法施工采用砂石基础（土弧基础）、混凝土基础的室外埋地雨水、污水及合流等重力流无压钢筋混凝土排水管、埋地塑料排水管、玻璃纤维增强塑料夹砂管、排水工程用球墨铸铁管管道工程施工做法。

• 排水检查井：包含混凝土检查井（圆形、矩形）、塑料检查井（圆形）、装配式玻璃钢成品排水检查井、压力检查井（矩形）的施工做法。

• 排水管道工程附属设施：有跌水井、闸槽井、沉泥井、雨水口、排水出口、雨水室外排出口室外消能检查井、消毒检查井、海绵城市相关附属构筑物的施工做法。

• 小型排水构筑物：涉及毛发截留井、水封井、隔油池、汽车冲洗污水隔油沉淀池的施工做法。

设计施工要点

• 设计原则：需符合国家相关标准和规范要求，系统设计合理，运行可靠，便于维护，充分考虑城市地形、地貌、水文地质条件，降低工程投资，采用先进的技术和设备，提高排水系统的处理能力和效率，重视环境保护，减少对周边环境的影响。

• 施工要求：

• 沟槽施工：应确定沟槽底部开挖宽度和边坡，根据地质条件选择合适的开挖方法和支护形式。人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m；采用机械挖槽时，沟槽分层的深度按机械性能确定。槽底原状地基土不得扰动，机械开挖时槽底预留200 - 300mm土层，由人工开挖至设计高程，整平。

• 地基处理：管道地基应符合设计要求，管道天然地基的强度不能满足设计要求时应按设计要求加固。槽底局部超挖或发生扰动时，应根据超挖深度采取相应的处理措施。

• 管道安装：管节及管件下沟前需做好准备工作，金属管道应按设计要求进行内外防腐施工和施做阴极保护工程。

• 检查井等设施安装：按照设计要求进行检查井、跌水井、水篦子等设施的安装，确保安装质量。

• 回填土：管沟回填土时，管顶上部200mm以内应用砂子或无块石及冻土的土，并不用机械回填；管顶上部500mm以内不应回填直径大于50mm的块石和冻土块；500mm以上部分回填中的块石或冻土块不应集中。上部用机械回填时，机械不应在管沟上行走。
