绘图有绘图的技巧，看图也有看图的技巧，一张CAD图纸到手之后，你的第一反应是做什么？今天来跟大家分享一些CAD看图技巧。

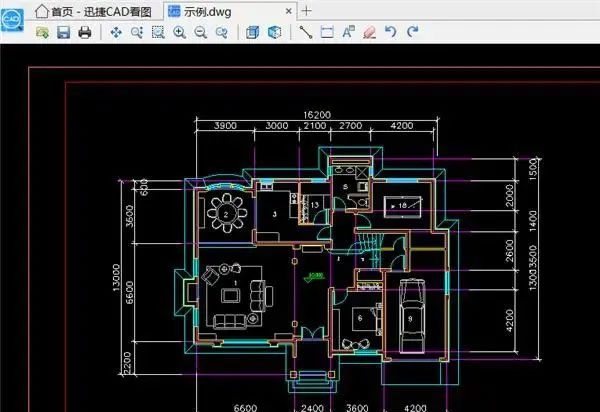

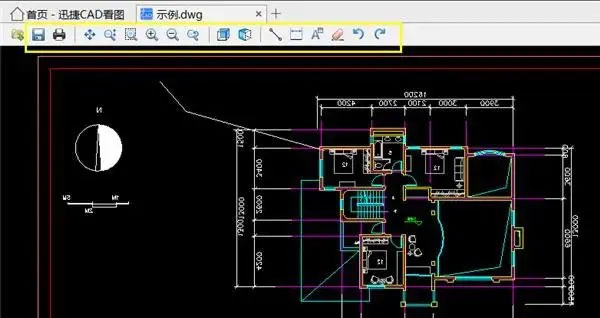

建筑施工平面图一般先看三道尺寸，第一道是细部尺寸，第二道是轴线间的尺寸，第三道是总尺寸。

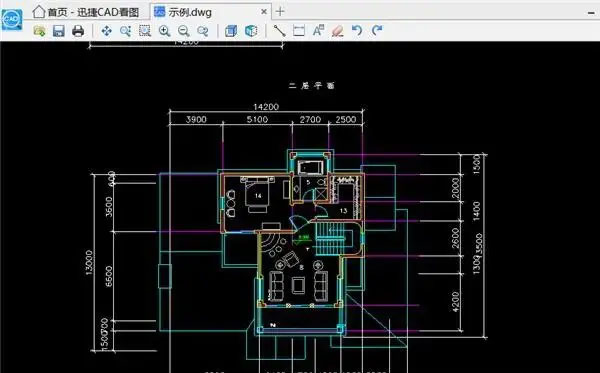

我们的施工图纸不止有平面，还会有剖面立面，这里的尺寸也要审查一遍。主要关注其中的本层标高、梁表标高，就算是基础大样图、细部大样图也会有标高注明，通过这些你就更好地了解立面尺寸。
主要检查以下几处地方：
墙砼压顶坡向是否朝内
砖墙下有没有梁（柱）
结构平面图中的梁，有没有标注梁表配筋情况
查看主梁的高度有没有低于次梁的情况
梁板柱在跨度相同、相近时，有没有钢筋相差太大的地方。如果有，最好再验算一遍。
当梁与剪力墙同一直线布置时，查看梁的宽度会不会超过墙的厚度。
检查完毕后，在全面看看有没有需要修改优化的地方，尤其是前面出现错误的地方要重点关注。
