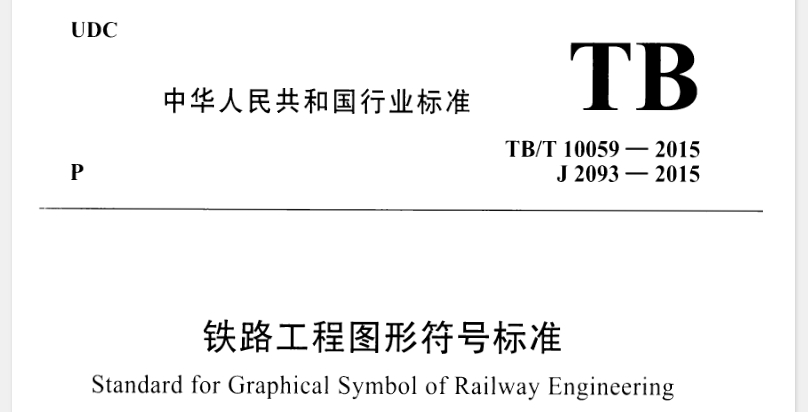

TB/T 10059-2015《铁路工程图形符号标准》主要包含以下内容：

一、标准概述

• 目的：为统一铁路工程图形符号，提高制图质量和识图效率，加强铁路建设项目现场标准化管理，便于技术交流，规范安全生产、文明施工。

• 适用范围：适用于铁路工程勘察、设计图纸绘制及施工现场标志制作。

• 发布与实施：该标准由国家铁路局发布，自2015年12月1日起实施，同时废止了《铁路工程制图图形符号标准》（TB/T 10059—98）。

二、标准结构

该标准由多个章节组成，涵盖了铁路工程各专业的图形符号，包括但不限于以下内容：

1. 总则：介绍标准的编制目的、适用范围、符号标注尺寸单位等基本信息。

2. 经济运量与运输组织图形符号：涉及经济运量、运输组织等相关的图形符号。

3. 线路图形符号：包括铁路线路、道岔、曲线等图形符号。

4. 轨道图形符号：补充了无缝线路等体现轨道专业要求的图形符号。

5. 地质图形符号：增加了地质专业未作规定的图形符号。

6. 路基、桥涵和隧道图形符号：涵盖路基、桥梁、涵洞、隧道等结构物的图形符号。

7. 站场图形符号：规定了车站、线路所等站场设施的图形符号及其绘制要求。

8. 机务、车辆、综合检测与维修及动车组设备图形符号：补充了动车组设备、综合检测与维修的有关图形符号。

9. 通信、信息图形符号：将“通信图形符号”章节改为“通信、信息图形符号”，并增加信息有关内容。

10. 信号图形符号：涉及铁路信号设备的图形符号。

11. 防灾安全监控图形符号：包括用于防灾安全监控的各类图形符号。

12. 电力图形符号：补充了与铁路设计相关的电力图形符号。

13. 电气化图形符号：涉及电气化铁路的图形符号。

14. 给水排水图形符号：涵盖给水、排水系统的图形符号。

15. 房屋建筑图形符号：增加了房屋建筑相关的图形符号。

16. 环境保护图形符号：涉及环境保护措施的图形符号。

17. 施工组织图形符号：用于表示施工组织安排的图形符号。

18. 施工现场标志：纳入了施工现场标志的有关内容。

此外，该标准还包含了多个附录，提供了详细的图形符号示例和说明。

三、标准特点

1. 全面性：涵盖了铁路工程各专业的图形符号，为铁路工程勘察、设计、施工等各个环节提供了全面的图形符号支持。

2. 规范性：通过统一图形符号，提高了制图质量和识图效率，加强了铁路建设项目现场标准化管理。

3. 实用性：标准中的图形符号设计合理、易于识别，便于技术交流和生产实践。

综上所述，TB/T 10059-2015《铁路工程图形符号标准》是铁路工程领域的重要标准之一，为铁路工程的设计、施工和管理提供了有力的支持。
