05S108倒流防止器安装主要包含以下内容：

一、编制依据与适用范围

• 编制依据：本图集是按照建设部关于印发《二∞四年国家建筑标准设计编制工作计划》的通知（建质[2004]46号文）进行编制的。主要设计依据包括《建筑给水排水设计规范》（GB50015-2003）、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）、《倒流防止器》（CJ/T160-2002）等。

• 适用范围：本图集适用于民用建筑及一般工业建筑生活给水系统倒流防止器的安装。

二、倒流防止器组件构成

倒流防止器间组沿水流方向依次由以下组件构成：

1. 前控制阀

2. 水表或流量计（系统需要时设置）

3. 管道过滤器（应为不锈钢或钢质材料制作，有足够的强度和刚度，网孔水流总面积应不小于管道过水断面面积的2~3倍）

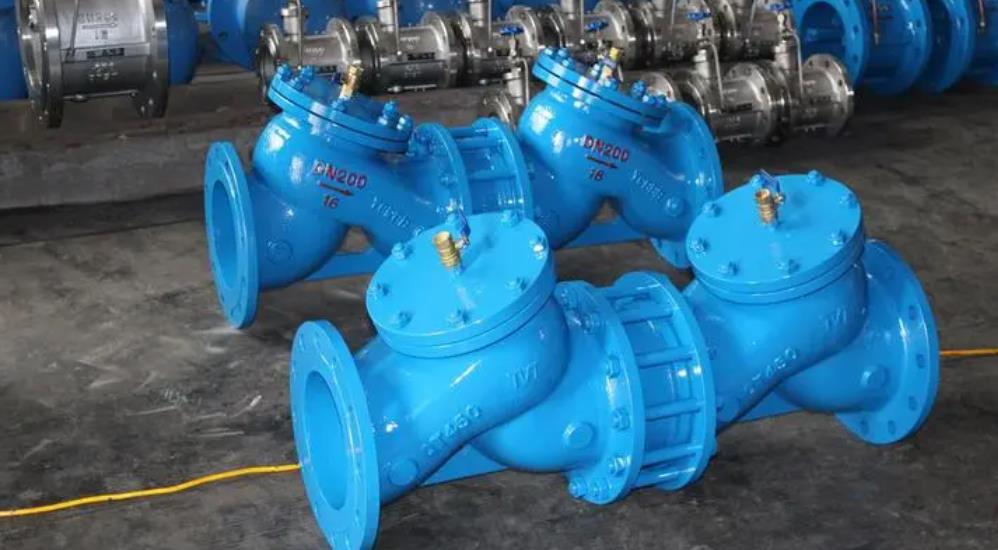

4. 倒流防止器

5. 可曲挠橡胶管接头或管道伸缩器（管道连接时采用活接头）

6. 后控制阀（住宅入户支管上设置的倒流防止器间组可不设置）

三、安装要求

1. 安装位置：倒流防止器应设置在只允许水流单向流动的给水管段上，其公称直径应与连接处管段公称直径一致，公称压力等级不应小于系统最大工作压力。

2. 安装方向：倒流防止器按阀体箭头方向水平安装，安装位置应方便调试和维修，并能及时发现水的泄放或故障的产生。

3. 辅助设施：倒流防止器两端应安装维修闸阀，前安装过滤器，且应有一段装有可挠性接头。泄水阀的排水口距离地面不应小于300mm，泄水阀下面应留有排水地沟。

4. 环境要求：安装地点的环境应清洁，通风良好，不结冻，有良好的排水设施，检查维护方便。

四、调试与运行

1. 调试步骤：

• 关闭倒流防止器间组前、后控制阀。

• 缓慢开启间组前控制阀，并打开倒流防止器阀体上部测试球阀排除阀腔空气。

• 关闭排气球阀，缓慢开启间组后控制阀，使水流逐渐充满间组后部管路系统。

• 开启间组后部管道上的配水龙头，观察能否正常出水，并检查倒流防止器排水阀是否呈正常关闭状态。

• 关闭间组后控制阀或阅组后部管道上的配水龙头，观察倒流防止器排水阀是否仍呈正常关闭状态。

• 关闭间组前控制阀，打开倒流防止器中间腔测试球阀和间组后控制阀，使出口端水压高于中间腔水压，观察倒流防止器排水阀是否泄水，检验出水止回阀的密闭性能。

2. 注意事项：在调试过程中，控制阀开启或关闭时，泄水阀有少量水排出属正常现象。如出现泄水阀连续排水、间组后部配水管网断流等异常情况，应及时中断调试并通知供货商派技术人员到场处理。

五、其他注意事项

1. 保温措施：在有结冻可能的地区，当倒流防止器间组设置在非采暖房间或室外时，应对间组及明设管段采取防冻保温措施。

2. 热水型选择：当回流介质温度有可能出现高于80℃情况时，应选用热水型倒流防止器或由生产厂家采取相应的技术措施。

3. 水力计算：在进行系统水力计算时，除计算倒流防止器的水头损失外，还应考虑管道过滤器、水表等组件的水头损失。

综上所述，05S108倒流防止器安装涵盖了从编制依据、适用范围、组件构成、安装要求到调试运行等多个方面的详细内容，为倒流防止器的正确安装和使用提供了全面的指导。
