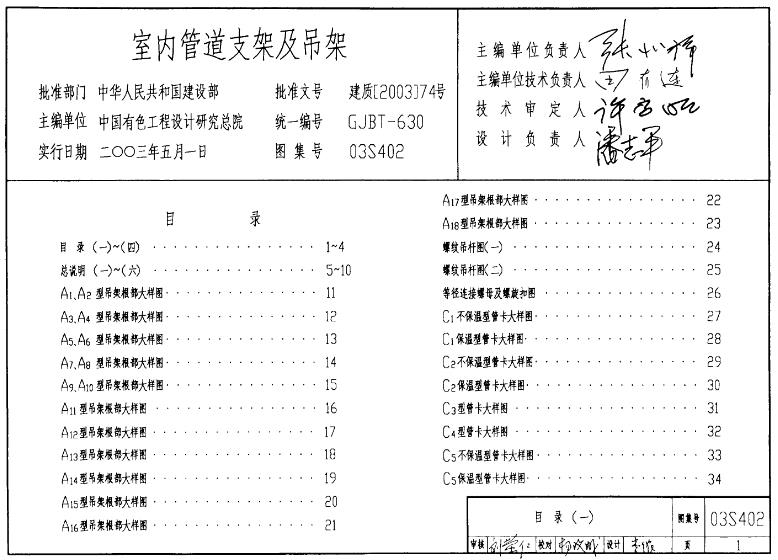

03S402 室内管道支架及吊架主要包含以下内容：

一、图集基本信息

• 图集编号：03S402

• 图集名称：室内管道支架及吊架

• 主编单位：北京市设备安装工程公司

• 出版信息：该图集于2003年1月由中国计划出版社出版发行，由中国建筑标准设计研究院组织编制。

二、适用范围

• 主要适用对象：民用与一般工业建筑中的室内给排水管道，使用条件相同的室外给排水管道及安装在地沟内的管道也可参考使用。

• 管道要求：系统运行的最低环境温度不低于-20℃，最高介质温度不高于150℃，保温厚度≤60mm，系统运行工作压力≤1.6MPa。适用的管径为DN15～DN400，个别的水平管支座及弯管托座可适用至DN500。

• 管材类型：包括常用的金属管、塑料管、复合管等管材。

三、主要内容

• 支架与吊架类型：图集涵盖了各种类型的管道支架和吊架，如普通钢支架、抗震支架、管廊支架等，以及相应的构造详图。

• 设计指导：详细阐述了室内管道支架及吊架的设计原则、标准和规范，包括材料选择、载荷计算、结构设计等方面的内容。例如，支架间距根据管道直径和重量通常在2-6米之间；支架高度应保证顶面距管廊顶部的高度不小于150毫米；支架宽度则根据管道的直径和数量来确定。

• 安装技术：从施工准备、安装流程到质量检测，对室内管道支架及吊架的安装技术进行了详细介绍。书中还提供了大量的图表、数据和实例，使得读者可以更加直观地了解安装过程。

• 成品支、吊架的选用及安装：图集中还包含了成品支、吊架的选用及安装指导，方便设计和施工人员根据实际需求进行选择和应用。

四、其他信息

• 图集特色：该图集是集给水排水专业及相关结构专业专家、工程技术人员几十年设计经验的总结，是他们辛勤劳动智慧的结晶。图集内容详实、全面，具有较高的权威性和实用性。

• 获取方式：可以通过中国建筑标准设计研究院官网、相关建筑书店或在线资源平台获取该图集的电子版或纸质版。

综上所述，03S402室内管道支架及吊架图集是室内管道设计和施工中不可或缺的重要参考资料，对于确保管道系统的稳定性和安全性具有重要意义。
