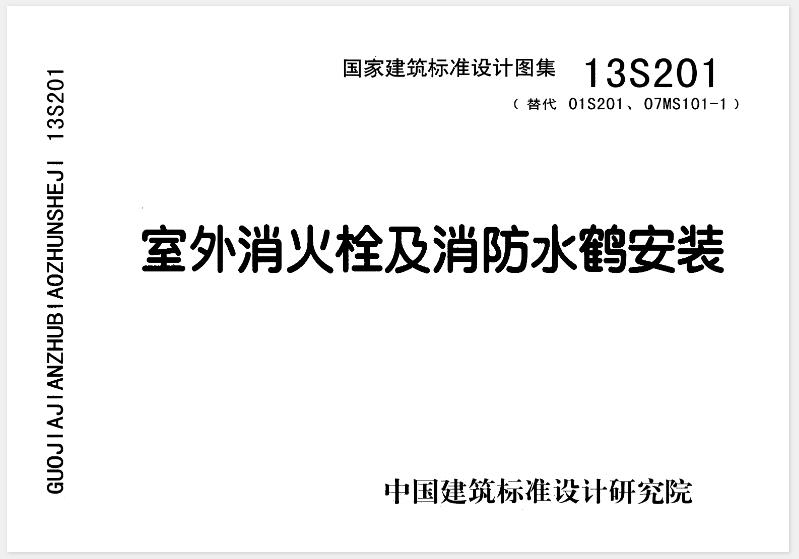

13S201 室外消火栓及消防水鹤安装主要包含以下内容：

一、图集概述

• 图集编号：13S201

• 批准部门：中华人民共和国住房和城乡建设部

• 组织编制：中国建筑标准设计研究院

• 替代图集：替代了01S201、07MS101-1等旧版图集

• 实施日期：自2013年9月起实施

二、主要内容分类

1. 室外消火栓安装

• 安装方式：包括支管浅装、支管深装、干管安装等多种安装方式。

• 消火栓类型：涵盖了室外地上式消火栓和室外地下式消火栓的选用与安装图。

• 详细图纸：

• 地上式消火栓的安装图，如闸阀套筒式支管浅装、闸阀直埋式支管浅装、阀门井式支管深装等。

• 地下式消火栓的安装图，同样包括闸阀套筒式支管浅装、闸阀直埋式支管浅装、阀门井式支管深装等多种安装方式。

• 施工要求与做法：详细说明了各种安装方式的施工要求、做法和阀门套筒及直埋阀门等安装图。

• 特殊构造：如泄水口、柔性接口、支架设置等，确保消火栓在各种条件下的稳定性和安全性。

2. 消防水鹤安装

• 选用与安装图：提供了在有无地下水和无地下水两种情况下的支管深装消防水鹤的选用与安装图。

• 施工要求与详图：包括砖砌和混凝土井室的施工详图，确保消防水鹤的安装符合规范要求。

• 结构特点：详细介绍了消防水鹤的结构特点，如自动泄水装置等，以防消火栓冻裂。

3. 其他辅助内容

• 型号编制方法：介绍了室外消火栓的型号编制方法，包括型式代号、特殊型代号、吸水口连接管规格、出水口水带规格、公称压力等。

• 连接方式与尺寸：提供了法兰式和承插式消火栓的法兰连接尺寸和承插口尺寸，确保消火栓与其他设备的正确连接。

• 性能指标：列出了室外消火栓及消防水鹤的性能指标，如公称压力、进水口和出水口的口径、数量等。

三、安装注意事项

• 现场环境确认：在安装前，需要确认现场环境是否符合安装要求，如场地平整、无积水等。

• 位置标记与工具准备：根据图纸确定消火栓和消防水鹤的位置，并做好标记，同时准备好所需的工具和材料。

• 安全施工：安装过程中要注意安全，避免发生意外事故。确保消火栓和消防水鹤的位置易于被人或消防器材到达，不影响正常的使用功能。

• 定期检查与维护：安装完毕后，应进行一次全面检查，确保所有设施都符合要求。同时，定期检查消火栓和消防水鹤的完好情况，及时维修或更换损坏部件。

四、图集获取与应用

• 应用范围：该图集适用于各类民用建筑和工业建筑的室外消火栓及消防水鹤的安装，为设计和施工提供了重要的技术支持和指导。

综上所述，13S201室外消火栓及消防水鹤安装图集内容全面、详实，涵盖了多种安装方式和施工要求，为室外消防设施的规范安装提供了有力的保障。
