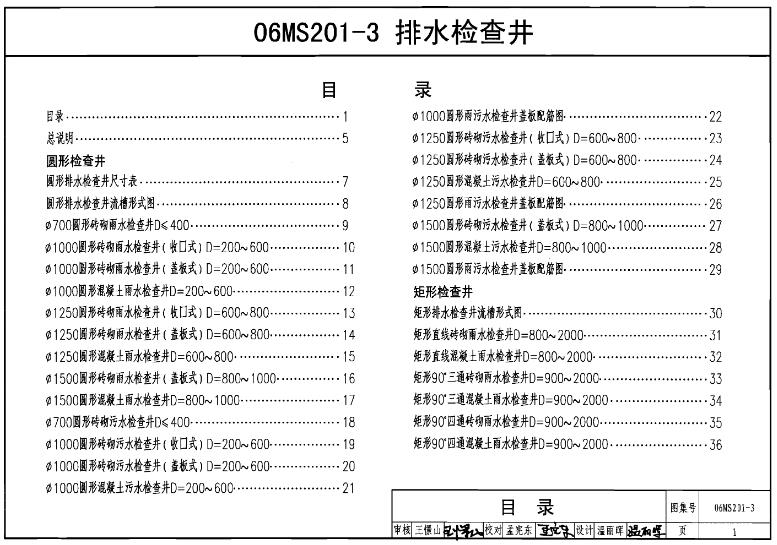

06MS201-3（排水检查井）主要包含以下内容：

一、设计依据与适用范围

• 设计依据：遵循国家标准，确保检查井设计的合法性和适用性。

• 适用范围：适用于建筑小区（居住区、公共建筑区、厂区等）、城乡市政、工业园区、旧城改造等范围内的埋地排水管道工程。具体适用于管道外径不大于1200mm、埋设深度不大于8m的塑料排水检查井工程的设计、施工和维护保养。

二、检查井类型与材料

• 类型：包括塑料一体注塑检查井和砖砌检查井。塑料检查井的主要井座部分采用一次性注塑成型，井筒插口采用360度环型承载平台，井身及井座底部采用网状加强筋，各承插口采用环型加强筋设计。根据接管数和角度不同，有起始井座、直通井座、45度弯头井座、三通井座、四通井座等。

• 材料：详细列出了混凝土强度、钢筋等级和砖块规格，确保检查井的结构安全。

三、尺寸与规格

• 井室尺寸：提供了不同直径检查井的详细尺寸，包括井径、井室高度、流槽尺寸等，以及不同管径对应的检查井尺寸。

• 盖板规格：列出了不同型号盖板的覆土高度、板厚和钢筋用量，是选择合适的盖板和确保其承重能力的重要依据。

四、配筋与施工

• 配筋信息：为检查井的盖板提供了配筋图和钢筋规格表，包括钢筋的直径、长度、数量和重量。同时，详细展示了不同尺寸和形状的盖板所需的钢筋规格、长度、数量以及总长和重量。

• 施工注意事项：包括砖砌体的砂浆饱满度、混凝土构件的表面处理等，以及预制井筒的型号和安装方式，这些细节直接影响工程质量和使用寿命。

五、特殊条件与适应性

• 地区性适应性：对于特殊地区如湿陷性黄土、冻土地区的适应性设计，提供了更详细的地域性设计指南。

• 环保与可持续性：在设计中考虑使用环保材料和施工方法，以及检查井的长期可持续性。

六、其他辅助内容

• 智能化管理系统：探索将智能监测系统集成到检查井设计中，以提高排水系统的管理效率。

• 维护与检修指导：提供更详细的检查井维护和检修流程，包括清洁、检测和故障排除的步骤。

七、图集结构与示例

• 图集通常包含总说明、各类型检查井的详细构造图、尺寸表、配筋图、施工详图等部分。例如，圆形检查井的尺寸表、流槽形式图，以及砖砌雨水检查井的具体构造等。

综上所述，06MS201-3排水检查井图集为排水检查井的设计、施工和维护提供了全面的指导和规范，确保了检查井的结构安全、施工质量和长期稳定性。
