窗井、设备吊装口、排水沟、集水坑（07J306）主要包含以下内容：

一、窗井

• 定义与功能：窗井是建筑物内部的一个比较封闭的区域，用于放置窗户或天窗，以增加采光和通风效果。窗井与采光井不同，窗井一般较小，主要满足房间内的采光需求。

• 分类：窗井在图集中可能分为顶部做法及底部做法，以适应不同的建筑设计需求。

• 设计与施工：图集提供了窗井的设计要求、材料选择、尺寸规格及施工细节等，确保窗井的结构安全和功能实现。

二、设备吊装口

• 定义与功能：设备吊装口也称之为设备吊装洞，是厂房建设过程中预留的用于设备进出的出入口，特别是在水电站、核电站等大型基建工程中，设备吊装口的位置和设计尤为重要。

• 分类：设备吊装口分为室内和室外两种吊装口，以适应不同的设备安装环境。

• 种类与做法：按照是否封死，设备吊装口分为两类。一种是在设备吊装完成之后，使用预制件进行封盖；还有一种是使用混凝土进行现浇。

• 设计与施工：图集详细规定了设备吊装口的设计与施工要求，包括位置选择、尺寸规格、承重能力、安全标准等，以确保设备吊装的安全和顺利进行。

三、排水沟

• 定义与功能：排水沟是将边沟、截水沟和路基附近、庄稼地里、住宅附近低洼处汇集的水引向路基、庄稼地、住宅地以外的水沟。在建筑工程中，排水沟起到排除雨水、废水等的作用，保持建筑环境的干燥和整洁。

• 分类：排水沟分为室内排水沟和室外排水沟，根据功能和形式的不同，又分为明沟和暗沟，有算子和无算子。

• 设计与施工：图集对排水沟的设计、材料选择、尺寸规格、安装方法和施工细节等进行了详细规定。例如，排水沟的宽度范围是140400mm，高度是150500mm；排水沟的材料可以由非粘土烧结普通砖砌筑、现浇（或预制）混凝土集水坑及陶管集水坑构成；排水沟内需做0.5%的纵向找坡，沟内最浅处不得小于150mm等。

四、集水坑

• 定义与功能：集水坑是建筑工程中用于收集雨水、废水等的构筑物，通常与排水系统相连，将收集到的水排入市政管网或进行其他处理。

• 分类：集水坑按形式分为方形（或矩形）集水坑和圆形集水坑，以适应不同的场地和排水需求。

• 设计与施工：图集提供了集水坑的设计要求、材料选择、尺寸规格及施工细节等，包括集水坑的防渗要求、内壁防水涂料的涂刷、施工过程中的质量控制等，以确保集水坑的正常使用和排水效果。

五、图集概述

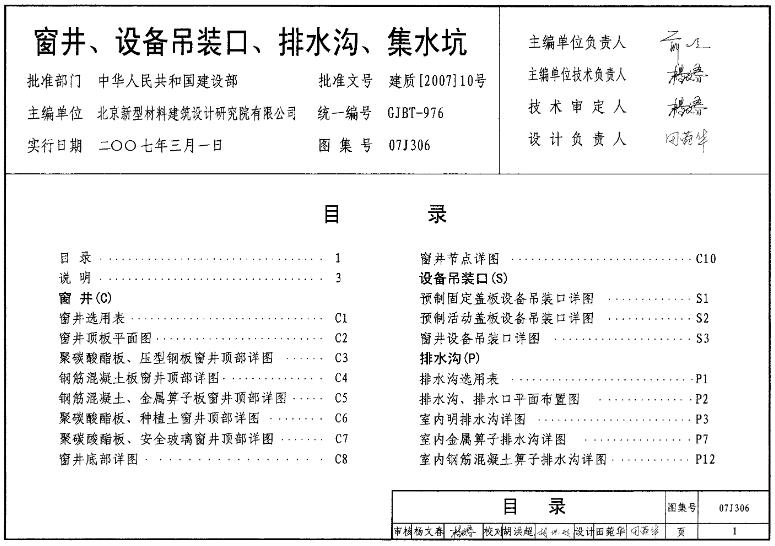

• 图集编号与发布：07J306《窗井、设备吊装口、排水沟、集水坑》图集于2007年01月12日发布，2007年03月01日实施，由中国计划出版社出版。

• 适用范围：本图集适用于一般民用建筑及部分工业建筑、场地、道路等工程，可供设计、施工、监理等单位使用。

• 内容特点：图集内容详实，各部位均按其功能和形式分类，并提供节点大样，以方便选用。同时，图集还注重施工过程中的质量控制和后期维护，确保建筑工程的质量和安全性。

综上所述，窗井、设备吊装口、排水沟、集水坑（07J306）图集是建筑工程中不可或缺的重要参考资料，它详细规定了这些构筑物的设计与施工要求，为建筑工程的质量和安全提供了有力保障。
