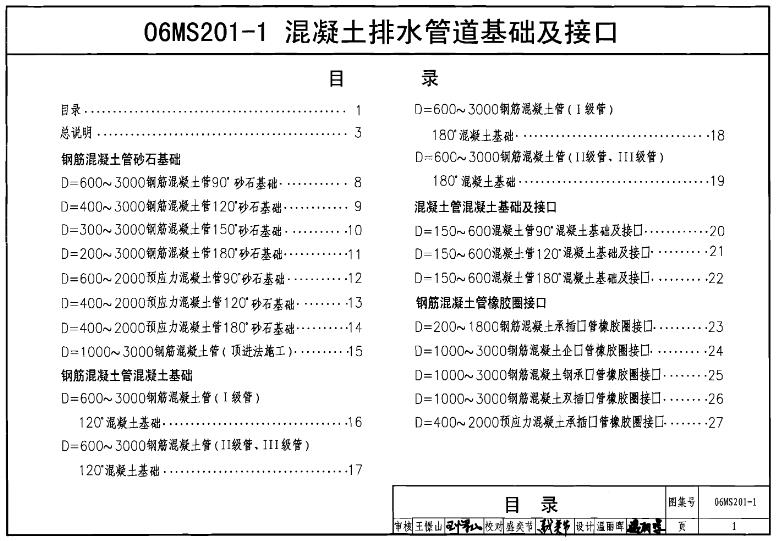

06MS201-1混凝土排水管道基础及接口主要包含以下内容：

一、适用范围与基本条件

• 适用地区：适用于地震烈度8度及以下，地震加速度小于0.4g的地区。

• 工程类型：适用于土弧、砼基础和顶管的雨污、合流等无压排水工程。

• 设计参数：

• 混凝土结构自重取25KN/m³。

• 管顶回填土密度取18KN/m³。

• 动荷载按桥梁设计荷载，按城-A级取值。

• 地面堆积荷载10KN/㎡。

二、管道基础与接口设计

• 管基强度：管道基础混凝土强度为C15。

• 地基承载力：

• 开槽施工的地基承载力≥100KPa，采用土弧基础；当<100KPa时，且承载力大于动、静总荷载时，也可采用土弧基础。

• 砼基础管道地基承载力需满足管道基础支承强度要求。

• 管道接口：

• 采用土弧基础的雨、污及合流管道，必须采用柔性接口的混凝土承插口或企口管。

• 采用砼基础时，可采用刚性接口的混凝土平口、企口、承插口管，且20到25m管段应设置一个柔性接口。柔性接口部位的混凝土基础应用变形缝分离。

• 在特定条件下（如地震烈度为8级，加速度为0.2和0.3g的三四类场地及软土、粉、沙子地区，或遇到造成管道沉降、位移、伸缩变形的多种因素时），需使用柔性接口。

三、施工要求与注意事项

• 管道施工：

• 按照土弧基础施工的管底腋角等于2α+30°；顶管施工的2α为120°；计算管道自重弯矩时，2α按20°计算。

• 当管道遇到地下水位高于地面以下0.7m，且管顶敷土<0.7m时，应对管道进行抗浮验算，满足抗浮稳定性系数≥1.1。

• 施工遇到地下水时，应采取降水措施，将水位降到槽底以下不小于0.5m，做到干槽施工。

• 回填土要求：沟槽各个区域部分回填土的密实度需按相应规范标准务实。

• 管道等级划分：根据覆土深度划分管道等级。

四、其他重要信息

• 管道规格表：可查找关于内径、壁厚、管基尺寸、基础砼量、管级、模带等基本数据。

• 适用性与灵活性：设计、施工、监理部门可根据需要直接选用图集中的内容，部分图纸也可直接用于生产加工。但在特定地区（如湿陷性黄土地区、永久性冻土地区、抗震设防烈度为8度以上地区）使用时，应根据有关规范或专门研究后采用。

综上所述，06MS201-1混凝土排水管道基础及接口图集提供了详细的设计参数、施工要求和注意事项，是市政排水管道工程设计、施工中的重要参考资料。
