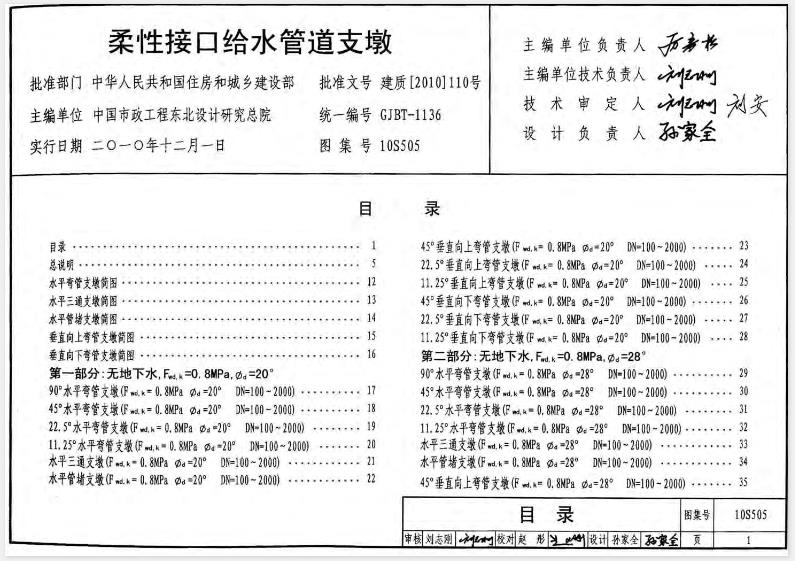

10S505《柔性接口给水管道支墩》国家建筑标准图集主要包含以下内容：

一、编写过程与背景

• 编写单位：该图集由国家住房和城乡建设部组织编写，具体由中国建筑标准设计研究院编著。

• 编写依据：参考了国内外相关标准和规范，并结合实际工程应用情况进行了多次讨论和修改。

• 修编目的：针对原03SS505图集与新版管道结构规范不符之处进行修编，以确保图集的安全可靠、经济合理、简单适用。

二、主要内容

• 设计部分：

• 包括土壤等效内摩擦角、地下水等重要参数的计算方法。

• 详细介绍了支墩的尺寸、材料、结构等方面的要求。

• 选型部分：

• 介绍了不同类型支墩的适用范围和性能参数。

• 提供了水平弯管、水平三通、水平管堵、垂直向上（下）弯管支墩等室外埋地管道常用支墩的选用详图。

• 安装部分：

• 详细描述了支墩的施工要点和注意事项。

• 包括支墩的加工、组装、安装、固定等方面的要求。

• 验收部分：

• 规定了支墩的检测方法和验收标准。

三、适用范围

• 工程领域：适用于城市供水、排水、燃气、热力等领域的工程。

• 管材类型：适用于铸铁管（包括球墨铸铁管、未经退火处理的球态铸铁管等）、混凝土管（包括钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管）、化学管材管（包括硬聚氯乙烯圆管UPVC、聚乙烯圆管PE、玻璃纤维增强塑料管GRP/FRP等）。

• 管径范围：D=100~2000mm，实际管径介于两档之间时，应按管径较大的选用。

• 设计内水压力：Fwd,k=0.81.1MPa，实际设计内水压力小于0.8MPa时，应按0.8MPa档值选用；实际设计内水压力介于0.81.1MPa时，应按1.1MPa档值选用。

• 土壤类型：适用于土壤等效内摩擦角φd=20°~35°的一般性土壤地区，对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土地区的支墩需另行设计。

• 抗震设防：适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。

四、选用说明

• 在选用支墩时，需要根据管道的材质、直径、埋深、地质条件等因素进行综合考虑。

• 当给水管的接口内径小于相应规格的铸铁管接口设计内径dn1时，其支墩尺寸可按相应规格的铸铁管选用；当给水管的接口内径大于dn1且不大于相应规格的混凝土管接口设计内径dn2时，其支墩尺寸应按相应规格的混凝土管选用。

五、未列入特殊支墩的原因及相应概念设计

• 由于水平叉管、管道变径等特殊支墩的设计和制作比较复杂，需要根据具体情况进行设计和制作，因此这些支墩未列入本图集。

• 图集提出了相应的概念设计，以便工程师们在实际工作中能够更好地进行设计和制作。

六、其他重要信息

• 管顶覆土深度：根据管径选择，当管径为100500mm时，管顶覆土为Hs=0.72.0m；当管径为6002000mm时，管顶覆土为Hs=1.02.5m。实际覆土深度介于两档之间时，应按覆土深度较小的值选用。

• 地基承载力：支墩下持力层修正后的地基承载力特征值fa不应小于80kPa，否则应另行设计。

综上所述，10S505《柔性接口给水管道支墩》国家建筑标准图集为工程设计人员提供了全面、详细的支墩设计、选型、安装和验收指导，对于提高给水管道工程的施工质量具有重要意义。
