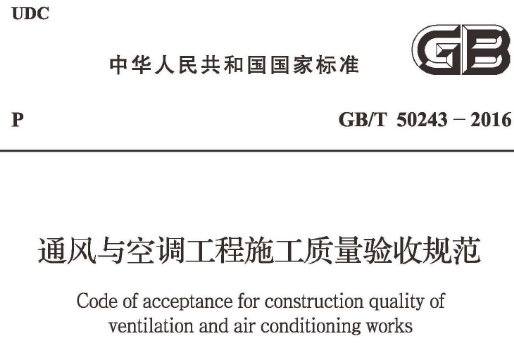

GB50243-2016《通风与空调工程施工质量验收规范》是为了统一通风与空调工程施工质量的验收，确保工程安全与质量而制定的。以下是对该规范的详细解读：

一、适用范围

该规范适用于工业与民用建筑通风与空调工程施工质量的验收，并应与《建筑工程施工质量验收统一标准》GB50300配合使用。通风与空调工程中采用的工程技术文件、承包合同等，对工程施工质量的要求不得低于本规范的规定。

二、术语定义

1. 通风工程：送风、排风、防排烟、除尘和气力输送系统工程的总称。

2. 空调工程：舒适性空调、恒温恒湿空调和洁净室空气净化及空气调节系统工程的总称。

3. 风管：采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

4. 风管部件：风管系统中的各类风口、阀门、风罩、风帽、消声器、空气过滤器、检查门和测定孔等功能件。

三、施工质量要求

1. 材料要求：

• 风管的材质、规格、强度、严密性能与成品观感质量等应符合设计要求。

• 金属风管规格应以外径或外边长为准，非金属风管和风道规格应以内径或内边长为准。

• 净化空调系统风管的材质宜采用镀锌钢板，且镀锌层厚度不应小于100ɡ/㎡。

2. 加工工艺要求：

• 风管板材拼接的接缝应错开，不得有十字形拼接缝。

• 复合材料风管的覆面材料必须采用不燃材料，内层的绝热材料应采用不燃或难燃且对人体无害的材料。

• 净化空调系统风管内表面应平整、光滑，管内不得设有加固框或加固筋。

3. 安装要求：

• 风管系统安装后应进行严密性检验，合格后方能交付下道工序。

• 当风管穿过需要封闭的防火、防爆的墙体或楼板时，必须设置厚度不小于1.6㎜的钢制防护套管；风管与防护套管之间应采用不燃柔性材料封堵严密。

• 通风机传动装置的外露部位以及直通大气的进、出风口，必须装设防护罩、防护网或采取其他安全防护措施。

四、检验与验收

1. 检验批划分：

• 通风与空调工程子分部工程施工质量的验收应根据工程实际情况按规范所列的分项工程进行。

• 检验批质量验收抽样应符合规定，产品合格率大于或等于95%的抽样评定方案应定为第Ⅰ抽样方案，主要适用于主控项目；产品合格率大于或等于85%的抽样评定方案应定为第Ⅱ抽样方案，主要适用于一般项目。

2. 验收要求：

• 当受检方通过自检，检验批的质量已达到合同和本规范的要求，并具有相应的质量合格的施工验收记录时，可进行工程施工质量检验批质量的验收。

• 通风与空调工程施工质量的保修期限应自竣工验收合格日起计算两个采暖期、供冷期。在保修期内发生施工质量问题的，施工企业应履行保修职责。

五、其他规定

1. 净化空调系统：

• 洁净室（区）的洁净度等级应符合设计要求，空气中悬浮粒子的最大允许浓度限值应符合规范规定。

• 净化空调系统消声器内的覆面材料应采用尼龙布等不易产尘的材料。

2. 防火要求：

• 防火风管的本体、框架与固定材料、密封垫料等必须采用不燃材料。

• 防排烟系统的柔性短管必须采用不燃材料。

3. 安全要求：

• 燃油管道系统必须设置可靠的防静电接地装置。

• 系统多余的制冷剂不得向大气直接排放，应采用回收装置进行回收。

综上所述，GB50243-2016《通风与空调工程施工质量验收规范》涵盖了通风与空调工程施工质量的各个方面，从材料、加工工艺、安装到检验与验收都有详细的规定。这些规定旨在确保通风与空调工程的施工质量，保障工程的安全与可靠性
