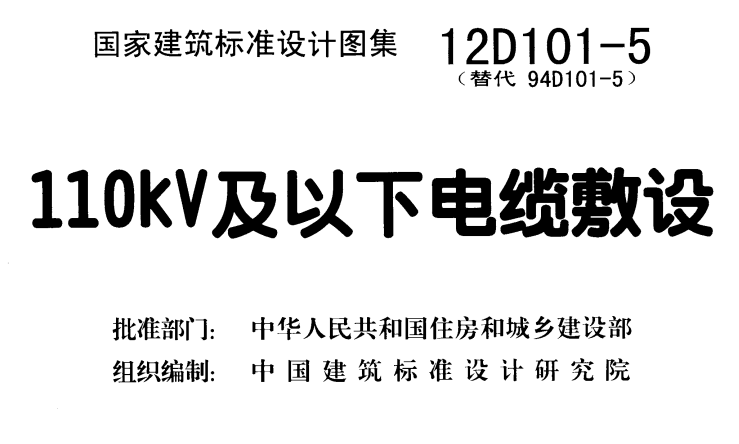

12D101-5《110kV及以下电缆敷设》是由中国建筑标准设计研究院编制,中国计划出版社于2013年出版的一部图集,它适用于工业与民用建筑电气工程中110kV及以下电缆线路在正常环境下的敷设,可供相关设计和施工人员直接选用。以下是对该图集的详细介绍:
该图集是对94D101-5《35kV及以下电缆敷设》的修编,主要修编内容包括:
保留了电缆直埋敷设方式以及电缆在室内外构筑物上的安装方式。
保留并补充了电缆在室内外电缆沟、电缆夹层和电缆隧道内的做法。
补充了电缆在海泡石纤维水泥管和混凝土管块等排管的做法。
增加了电缆在混凝土电缆槽和硬聚氯乙烯(UPVC)、氯化聚氯乙烯(CPVC)、玻璃钢(RPM)和钢管等排管的做法。
增加了电缆在桥梁上敷设、非开挖拉管电缆敷设等的施工安装做法,以及各种排管与电缆井的接口做法。
增加了三芯和单芯电缆的接地做法。
删除了原图集中施工繁琐且节能效果较差的混凝土导管敷设方式。
该图集内容丰富,涵盖了多种电缆敷设方式及其相关技术要点,主要包括:
电缆敷设要点:介绍了电缆敷设的基本原则、要求和注意事项。
电缆与其他物体间的最小距离:详细列出了电缆与各种物体(如建筑物、管道、铁路等)之间的最小净距要求。
电缆直接埋地敷设:包括电缆直接埋地敷设、转角段、分支段、最小允许距离、与室外地下设施平行敷设、与铁路和公路平行交叉敷设、与热力管道和热力管沟交叉敷设等做法。
电缆在混凝土电缆槽内敷设:介绍了电缆在混凝土电缆槽内的直线槽敷设、转弯槽施工及配筋图等。
电缆在排管内敷设:包括硬聚氯乙烯(UPVC)、氯化聚氯乙烯(CPVC)、玻璃钢(RPM)和钢管等排管的敷设方式及其规格组合图。
电缆在电缆沟内敷设:介绍了室内电缆沟和室外电缆沟的敷设方式,包括电缆沟的构造、支架安装、转角段敷设等。
其他敷设方式:如电缆在电缆夹层及隧道内敷设、沿桥梁敷设、架空安装等。
该图集主要适用于工业与民用建筑电气工程中110kV及以下电缆线路的敷设设计和施工。在电力系统中,电缆线路是电能传输和分配的重要组成部分,其敷设质量和安全性直接关系到电力系统的运行可靠性和稳定性。因此,在电缆线路的敷设设计和施工过程中,应严格按照该图集的要求进行,以确保电缆线路的安全可靠运行。
总的来说,12D101-5《110kV及以下电缆敷设》是一部具有重要指导意义的图集,它为工业与民用建筑电气工程中电缆线路的敷设设计和施工提供了有力的技术支撑和保障。
