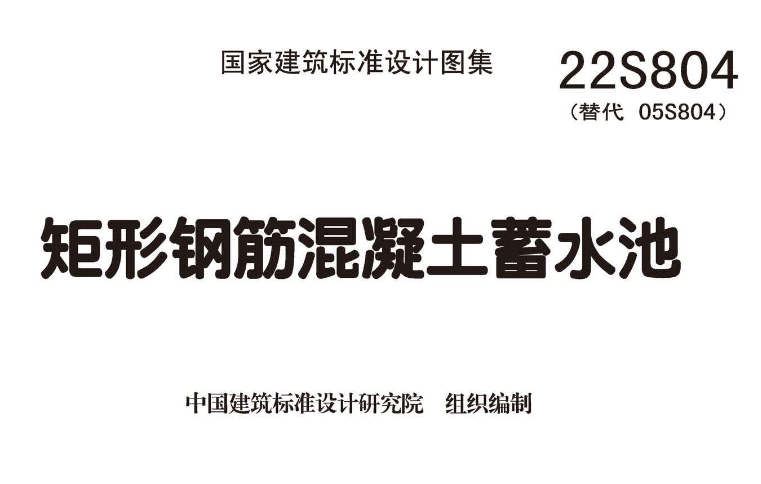

22S804矩形钢筋混凝土蓄水池是对原国标图集《矩形钢筋混凝土蓄水池》的修编版本，以下是对其的详细介绍：

一、修编背景与目的

22S804图集作为修编版本，不仅继承了原图集的基本设计理念，还针对现代工程实践中的新需求和新规范进行了全面的更新和优化，旨在提升矩形钢筋混凝土蓄水池的设计水平，并增强其在实际工程应用中的适应性和可靠性。

二、适用范围与条件

1. 水质标准：该图集明确适用于贮存符合《生活饮用水卫生标准》GB 5749-2006的饮用水，以及符合《城市污水再生利用城市杂用水水质》GB/T 18920-2020的非饮用水（包括消防水池），确保了水质的安全性和适用性。

2. 抗震设防：抗震设防烈度不大于8度（含设计基本地震加速度值0.3g），满足了多数地区对建筑物抗震性能的要求。

3. 特殊土层处理：若用于湿陷性黄土、多年冻土、膨胀土、淤泥和淤泥质土、冲填土、杂填土、岩基或其他特殊土层构成的地基时，必须按有关规范对地基进行处理。

三、设计规格与多样性

1. 容积范围：覆盖了从50m³到2000m³的广泛容积范围，适用于不同规模和需求的蓄水池建设。

2. 平面形状：每个容积段均提供正方形和长方形两种平面尺寸选择，增加了设计的灵活性和实用性。

3. 覆土厚度：池顶及池壁外均考虑覆土，覆土厚度分为500mm、1000mm及部分蓄水池的1500mm三种，以适应不同地质条件和绿化需求。

四、结构设计优化

1. 混凝土强度：提高了混凝土强度等级，以满足更高强度和耐久性的要求。

2. 保护层厚度：根据新规范调整了保护层厚度，确保结构安全并延长使用寿命。

3. 配筋计算：基于新规范的可靠度提升，重新计算了配筋，确保了结构的经济性和安全性。

4. 构造措施：调整了板厚及最小配筋率等构造措施，以优化结构性能，提高施工便利性和效率。

五、附属配件与细节处理

1. 水管吊架：提供了水管吊架等附属配件的详细做法，确保水管安装的稳固性和安全性。

2. 细节处理：对池体接缝、防水层、伸缩缝等关键部位进行了详细设计，以保证蓄水池的密封性和耐久性。

六、施工指导与质量控制

1. 施工指导：图集中包含了详细的施工指导和注意事项，帮助施工人员准确理解设计意图并高效完成施工任务。

2. 质量控制：强调了施工过程中的质量控制要点，确保蓄水池的施工质量符合规范要求。

七、应用与意义

22S804矩形钢筋混凝土蓄水池图集通过全面修编，为相关领域的工程师和施工人员提供了有力的技术支持。它不仅能够有效地储存水资源，无论是用于生活供水的调节，还是工业用水的储备等，而且其矩形的形状便于在各种场地布局。按照22S804标准建造的蓄水池，在结构安全上有保障，能承受一定的水压、土压力等外部荷载。施工单位遵循该标准，可以确保蓄水池的质量，减少渗漏等问题的出现。同时，它也为给排水工程的稳定运行提供了重要的基础设施支持，是众多水资源管理和利用项目中的关键组成部分。

综上所述，22S804矩形钢筋混凝土蓄水池图集是一部具有重要指导意义的技术文件，它对于提升蓄水池的设计水平、施工质量和运行效率具有重要意义。
