19CJ87-2《采光、通风、消防排烟天窗（二）》-屋面节能通风装置是由中国建筑标准设计研究院有限公司于2019年12月1日主编发行的一本建筑采光通风参考图集，统计图集编号为GJCT-214。以下是对该图集的详细介绍：

一、主要内容

该图集主要介绍了屋面节能通风装置，包括薄型通风装置、流线型通风装置和上悬通风装置。图集从选用示意图、窗型选用表、材料选用表、剖面图、泛水做法、主结构部件连接详图等方面进行了详细介绍，让使用者能够清晰明了快速地通过图集了解到通风装置的大概详情，从而更好地进行选用。

二、装置特点

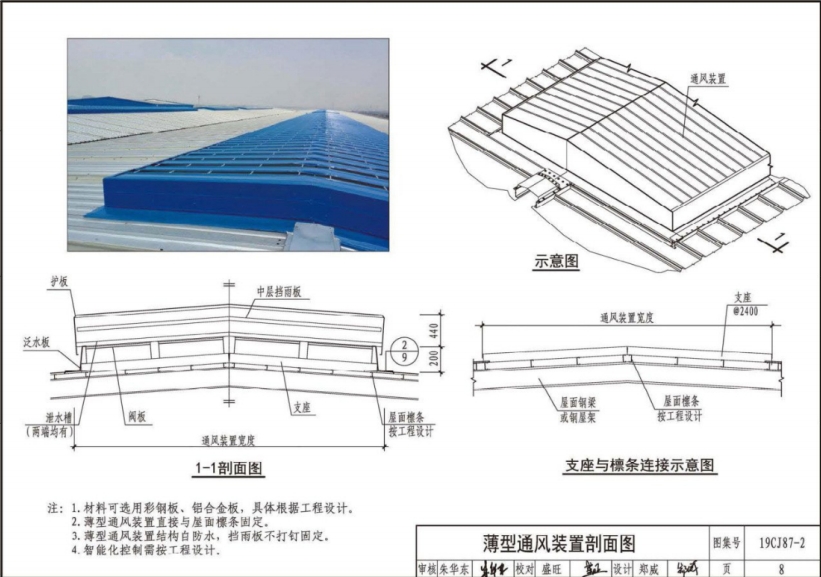

1. 薄型通风装置：

• 整体结构采用“工”字型三层防雨雪槽设计，杜绝飘雨雪现象。

• 底座内壁增设收水槽部件，解决渗水现象。

• 上层挡雨板、中层挡雨板采用专用不锈钢卡扣固定，拆卸方便，保证了板材的完整性，提高了使用寿命，实现了结构自防水的先进工艺。

• 双侧出风，通风排烟效果好，长度可根据800mm的模数任意增加，宽度（即喉口尺寸）可根据工艺布置要求任意调整。

• 出风口可设置防冰雪网，防止冰雹从挡雨板反溅进入室内，同时防止暴风雪时雪花随风飘入室内。

• 所有构件均采用标准镀锌薄钢板、彩板、铝合金或不锈钢板，机器一次性压制成型，可有效减轻自身重量，有效降低屋面承受的荷载。

• 天窗气楼水槽与底座采用M型专用支架链接，可达到《采光顶与金属屋面技术规程》JGJ 255要求的金属屋面抗风性能90级。

• 电动开启阀板大小可调节，开启时藏于水槽下方，不阻挡通风通道，使通风排烟更顺畅。开启阀板整体平移，可实现50m同步传动。

• 屋面60%可开启，既可以提高通风排烟面积，也可以增加厂房的采光。同时，车间一旦发生爆炸或火灾，可以快速将烟尘或有害气体排出，减少因火灾或爆炸引起的二次人员伤害。

2. 流线型通风装置（代号TCB）：

• 骨架采用薄壁空腹方管，保证通风装置的抗震设防烈度不低于8级。

• 穹形挡雨板设计，既利于雨水将尘埃冲洗，排雪速度加快，同时挡雨板无搭接，减少雨水渗漏的可能。

• 通风装置阀板设计成侧开式，安装在出风口处，可有效保证通风装置在关闭状态下阻止雨、雪飘入。

• 设备主要由外护板、泛水板、水槽构成，这三部分一般情况下采用相同材质的材料，确保使用寿命相同。

• 启闭式流线型通风装置配置太阳能绿色电源和阀板，外接动力电源为备用电源，智能化集成控制，与手机APP实现远程控制。

• 配备有智能化控件、风速仪、雨水传感器、烟雾传感器、光感传感器，在大风、大雨、暴雪等极端天气的情况下可自动启动关闭程序，并连接消防系统进行消防联动控制。

• 挡雨板通常采用1.5mm聚碳酸酯PC实心板，高透光性有助于室内采光，同时隔音、隔热性能佳，比同厚度玻璃节能效果好。

3. 上悬通风装置：

• 主体骨架均采用专用铝合金型材，质地轻，耐腐蚀性强。

• 布置形式可竖向多联布置及横向多联布置。

• 开启角度可大于70°。

• 窗封板采用聚碳酸醋PC实心板或聚碳酸醋PC中空板，比同厚度玻璃重量轻，安全可靠。

三、应用范围

该图集适用于新建、改建和扩建的民用建筑（如大型室内游乐场馆）及工业建筑（电力、冶金、钢铁、化工、造船、动车、仓储、物流、机械加工以及机场配套等）。

四、选用注意事项

在选用通风装置时，必须在明确建筑物类型、功能以及围护结构的条件下，与建筑、结构等专业进行密切的配合、合理的选择。同时，还需从通风量的总体指导之下进行有计划、有条件的选择，包括但不限于通风装置的喉口尺寸、总宽度、总高度、单条长度、布置位置、配置要求以及启闭方式等。

综上所述，19CJ87-2《采光、通风、消防排烟天窗（二）》-屋面节能通风装置图集为建筑设计、施工、验收人员提供了宝贵的参考依据，有助于确保建筑具备良好的采光、通风和消防排烟性能。
