21CJ66-2《轻质内隔墙板建筑构造》图集是以江苏望沛建材科技有限公司硫氧镁SOM板（简称TJ板）在室内隔墙的应用技术为依据编制的国家建筑标准设计参考图集。以下是对该图集的详细介绍：

一、基本信息

• 图集编号：21CJ66-2

• 图集名称：轻质内隔墙板建筑构造——望沛自由石硫氧镁SOM板（TJ板）

• 主编单位：中国建筑标准设计研究院有限公司

• 定价：26元

• 开本：16开

二、内容概述

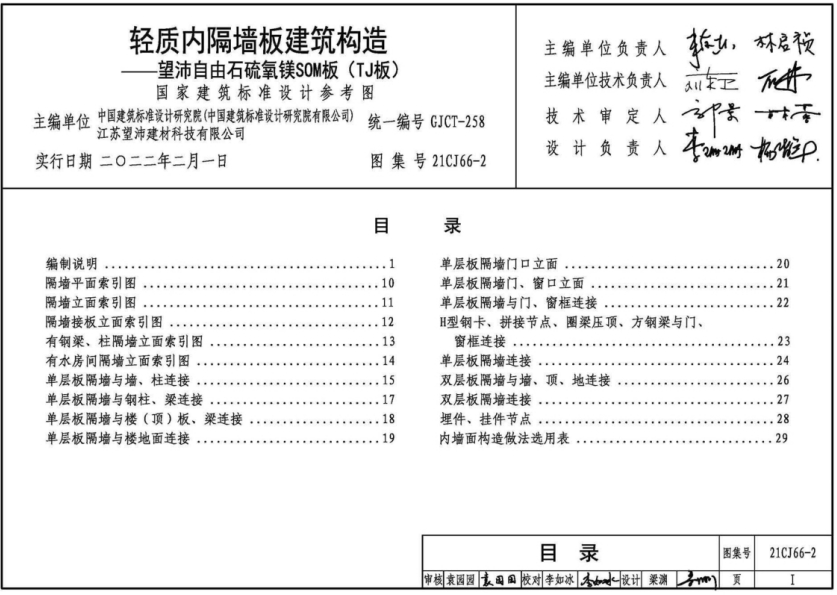

图集内容包括编制说明、隔墙平面、立面、接板立面索引图、有钢梁、柱隔墙立面索引图、有水房间隔墙立面索引图及相关构造节点、内墙面构造做法选用表等。

三、适用范围

该图集适用于抗震烈度8度和8度以下地区新建、改建和扩建的民用和一般工业建筑的非承重轻质条板隔墙工程的设计、施工及验收。

四、主要特点

• 轻质高强：硫氧镁SOM板（TJ板）具有轻质高强的特点，使得隔墙整体重量较轻，便于施工和运输。

• 防火阻燃：硫氧镁SOM板具有优良的防火性能，能够有效阻止火势蔓延，提高建筑物的安全性。

• 隔音隔热：该板材具有良好的隔音和隔热性能，能够提供良好的室内环境。

• 绿色环保：硫氧镁SOM板无毒无害，环保性能好，符合现代建筑的绿色环保理念。

五、应用示例

• 平面布局：图集中提供了隔墙平面布局图，展示了硫氧镁SOM板在不同空间布局中的应用方式。

• 立面设计：图集中包含了隔墙立面设计图，展示了硫氧镁SOM板在立面设计上的灵活性和美观性。

• 节点详图：图集中提供了详细的节点详图，包括隔墙与钢梁、柱的连接方式、有水房间的防水处理等，为施工提供了详细的指导。

六、选用建议

在选用硫氧镁SOM板（TJ板）进行轻质内隔墙设计时，建议根据建筑物的具体需求和条件进行合理的选择。同时，应与建筑、结构等专业进行密切配合，确保隔墙的设计、施工和验收符合相关标准和规范。

综上所述，21CJ66-2《轻质内隔墙板建筑构造》图集为硫氧镁SOM板（TJ板）在室内隔墙中的应用提供了详细的技术指导和参考依据。
