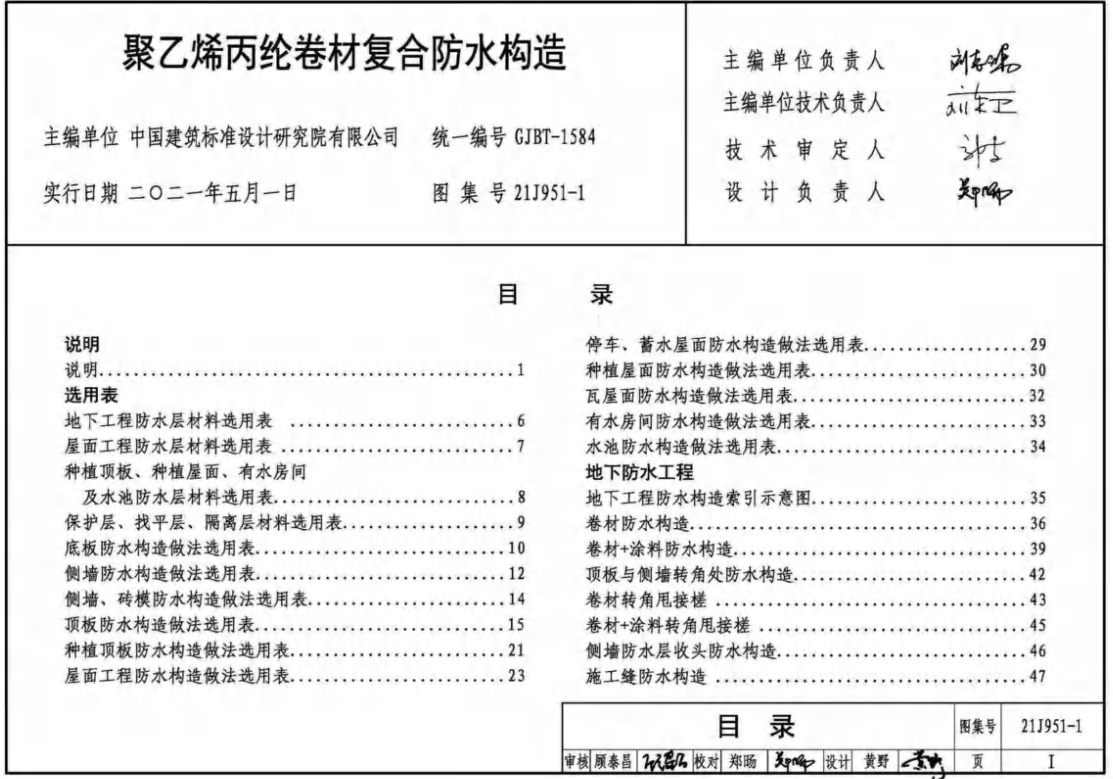

21J951-1图集是关于聚乙烯丙纶卷材复合防水构造的专项图集，以下是对该图集的详细介绍：

一、图集基本信息

• 图集编号：21J951-1

• 图集名称：聚乙烯丙纶卷材复合防水构造

• 发布与实施日期：该图集于2021年5月1日发布并实施。

• 适用范围：适用于明挖法建筑地下工程、轨道交通工程、管廊工程等地下工程，以及建筑屋面（含种植屋面）、室内、水池等防水工程的设计与施工。

二、图集内容概述

该图集通过梳理聚乙烯丙纶防水卷材与聚合物水泥黏结料或非固化橡胶沥青防水涂料复合使用应用于防水工程中的技术和构造做法，总结了聚乙烯丙纶卷材复合防水构造的材料选用、设置要求、施工工艺以及构造节点等，为设计人员和施工人员提供了详细的参考依据。

三、聚乙烯丙纶复合防水卷材的组成与特点

聚乙烯丙纶复合防水卷材主要由防护层、上结构粘合层、卷材主体层、下结构粘合层、基层组成。其特点如下：

• 防护层：承担防治机械损伤和紫外光照射、阻滞水流等功能。

• 上粘合层：承担防护层与卷材主体层的粘接、阻滞渗漏水流等功能（由含聚合物的防水水泥素浆构成）。

• 卷材主体层：承担阻止水渗透、提供粘接结构层功能，自身具备防止热老化和臭氧化功能。

• 下粘合层：卷材主体层与基层的粘结、阻滞渗漏水流横向渗流、弥补基层缺陷的功能（由高分子胶粘剂构成）。

• 基层：承担提供承载基本功能（主要由建筑砌构体或混凝土构体构成）。

四、图集应用要点

• 材料选用：应选用符合相关标准的聚乙烯丙纶防水卷材和配套的聚合物水泥黏结料或非固化橡胶沥青防水涂料。

• 设置要求：根据防水工程的实际情况和防水等级要求，合理设置防水层的层数和厚度。

• 施工工艺：应严格按照图集中的施工工艺要求进行施工，包括基层处理、防水层铺设、接缝处理等。

• 构造节点：图集中提供了多种构造节点的详图，如墙角、管道口、阴阳角等部位的防水处理，应参照图集进行施工。

五、注意事项

• 在使用图集时，应仔细阅读图集中的说明和注意事项，确保正确理解和应用图集中的内容。

• 在施工过程中，应严格按照图集中的施工工艺和质量要求进行施工，确保防水工程的质量。

• 在防水工程验收时，应参照图集中的质量验收标准进行检查和验收，确保防水工程符合相关标准和要求。

综上所述，21J951-1图集为聚乙烯丙纶卷材复合防水构造的设计和施工提供了详细的技术指导和参考依据，有助于确保防水工程的质量和安全。
