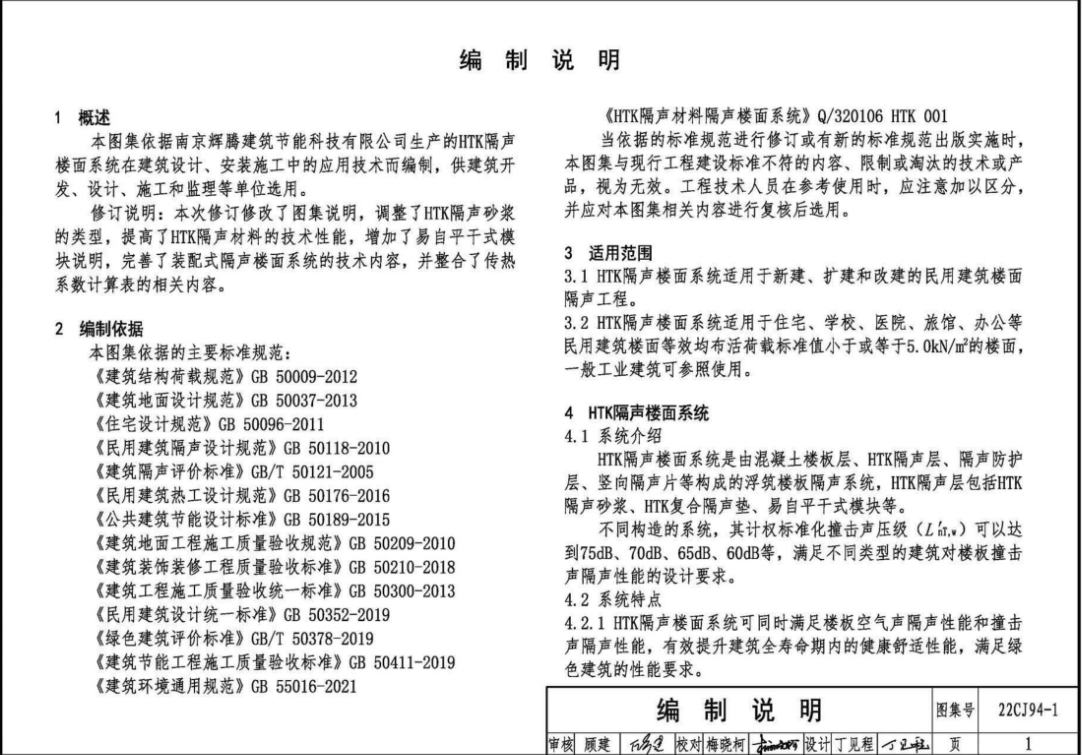

22CJ94-1《隔声楼面系统——HTK隔声材料》图集是基于南京辉腾建筑节能科技有限公司的HTK隔声楼面系统在新建、扩建和改建的民用建筑楼面隔声工程中的应用技术编制的国家建筑标准设计参考图集。以下是对该图集的详细介绍：

一、基本信息

• 图集编号：22CJ94-1

• 图集名称：隔声楼面系统——HTK隔声材料

• 发布与实施日期：该图集自2022年1月1日起实施。

• 主编单位：中国建筑标准设计研究院有限公司、南京辉腾建筑节能科技有限公司

二、内容概述

该图集主要包括以下内容：

• 隔声楼面构造：详细描述了HTK隔声材料在楼面构造中的应用，包括地砖、花岗石、水磨石、强化复合木地板、实木地板等隔声楼面构造。

• 采暖隔声楼面构造：提供了采暖条件下隔声楼面的构造做法。

• 房间分隔缝划分示意：展示了如何合理划分房间分隔缝以提高隔声效果。

• 隔声楼面详图：提供了隔声楼面的详细构造图纸，便于施工人员参考。

• 易自平干式模块：介绍了易自平干式模块在隔声楼面系统中的应用和构造。

• 传热系数计算表：提供了传热系数的计算方法和相关数据，用于评估隔声楼面的热工性能。

• 典型构造空气声隔声性能：列出了不同构造做法下的空气声隔声性能数据。

• 施工要点及质量控制：总结了施工过程中的关键步骤和质量控制要点。

• 工程实例：提供了实际工程案例，展示了HTK隔声材料在楼面隔声工程中的应用效果。

三、HTK隔声材料特点

HTK隔声材料具有多种规格和型号，以满足不同的建筑需求。其主要特点包括：

• 轻质高强：HTK隔声材料密度适中，具有较高的强度和隔声性能。

• 环保节能：材料无毒无害，符合环保要求，且在使用过程中能够节约能源。

• 施工简便：材料易于加工和安装，能够缩短施工周期，降低施工成本。

• 隔声效果好：HTK隔声材料能够有效降低声音的传播，提供安静的室内环境。

四、适用范围

该图集适用于新建、改建和扩建的住宅、学校、医院、旅馆、办公等民用建筑楼面隔声工程。同时，一般工业建筑也可参照使用。

五、选用建议

在选用22CJ94-1图集进行隔声楼面系统设计时，建议注意以下几点：

• 明确需求：根据建筑物的具体需求和条件，选择合适的HTK隔声材料和构造做法。

• 严格施工：按照图集中的施工要点和质量控制标准进行施工，确保施工质量符合要求。

• 注重性能：在选择HTK隔声材料时，应关注其隔声性能、热工性能以及环保性能等指标。

综上所述，22CJ94-1《隔声楼面系统——HTK隔声材料》图集为设计人员和施工人员提供了详细的参考依据和技术指导，有助于实现更好的隔声效果和施工质量。
