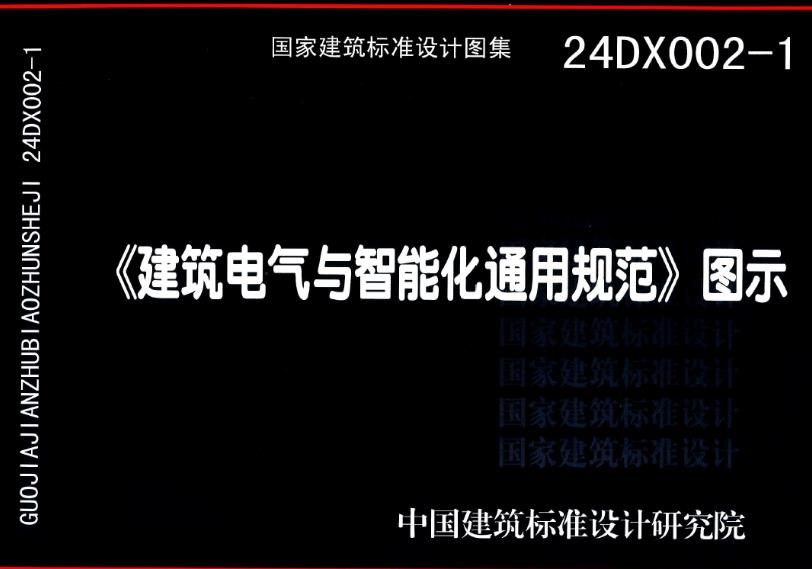

24DX002-1《建筑电气与智能化通用规范》(高清版)主要包含以下内容：

一、适用范围

该图集适用于新建、改建和扩建的供电电压不超过35kV的工业与民用建筑和市政工程电气与智能化系统工程的设计、施工、检验、验收和运行维护。

二、编制依据

图集依据全文强制性工程建设规范《建筑电气与智能化通用规范》GB 55024-2022编制，是中国建筑标准设计研究院组织编制的国家建筑标准设计专项编制项目。

三、主要内容

1. 术语与基本规定：

• 定义了建筑电气与智能化领域的相关术语。

• 提出了基本的设计、施工、验收和运行维护规定。

2. 电源及用房设计：

• 涉及电气设备用房和智能化设备用房的设计要求，如不应设在卫生间、浴室等经常积水场所的直接下一层，地面或门槛应高出本层楼地面一定高度等。

• 对变电所、柴油发电机房、智能化系统机房等特殊用房的布局和环境条件提出了具体要求。

3. 供配电设计：

• 包括了用电负荷分级、供电电源要求、自备电源设置方案等内容。

• 强调了过负荷保护的处理方式，对于因过负荷引起断电而造成更大损失的供电回路，过负荷保护应作用于信号报警，不应切断电源。

4. 智能化系统设计：

• 涉及智能化系统的整体架构、设备选型、系统联动与集成等。

• 强调了消防水泵、防烟和排烟风机等关键设备的联动/连锁控制方式，以及消防控制室的手动控制消防水泵启动装置的设置要求。

5. 布线系统设计：

• 规定了电力线缆、控制线缆和智能化线缆的敷设要求，如不同电压等级的电力线缆不应共用同一导管或电缆桥架布线等。

• 提出了电气及智能化竖井的位置和数量确定原则，以及布线过程中的安全保护措施。

6. 防雷与接地设计：

• 提供了防雷建筑物的直击雷防护措施和雷电防护措施图示。

• 强调了接地装置的设置要求和智能化系统的接地要求。

7. 施工、检验和验收：

• 提出了施工过程中的质量控制要求和检验方法。

• 明确了验收标准和程序，确保电气与智能化系统工程的质量和安全。

8. 运行维护：

• 提供了电气与智能化系统日常运行维护的指导和建议。

• 强调了定期检查和维护的重要性，以确保系统的长期稳定运行。

四、图示与图表

图集采用图示、图表和文字的形式配合规范的条文说明解析规范中的正文，便于使用人员更好地理解和应用规范内容。图示部分包括但不限于配电室布置图、线缆敷设示意图、防雷接地装置图等。

五、注意事项

图集在编制说明中明确指出，图集只是针对通用、疑惑和难以理解的条款进行图示，提供的方案为现阶段比较常规的做法，不排除其他可行方案。判定一个工程做法是否正确的真正依据是规范条文而不是图集。因此，工程技术人员在参考使用时应对图集相关内容进行复核后选用。

综上所述，24DX002-1《建筑电气与智能化通用规范》(高清版)是一本全面、系统、实用的建筑电气与智能化设计、施工、检验、验收和运行维护的指导性图集。
