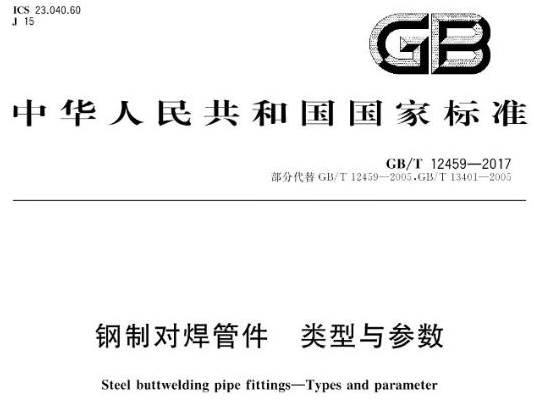

GB/T 12459-2017《钢制对焊管件：类型与参数》是一项重要的国家标准，它详细规定了钢制对焊管件的类型、代号、压力设计、尺寸、表面轮廓、端部坡口、公差、标志以及产品质量合格证明书等要求。以下是对该标准的详细解读：

一、标准范围

该标准适用于DN 15至DN 1500（NPS 1/2至NPS 60）范围内的钢制对焊管件，包括无缝和焊接管件。

二、类型与代号

标准中详细列出了各种管件的类型与代号，包括弯头（如45°弯头、90°弯头、180°弯头）、异径管（同心异径管和偏心异径管）、三通（等径三通和异径三通）、四通、管帽以及翻边短节等。每种管件都根据其类型、规格和材质有不同的代号。

三、压力设计

管件的压力设计是标准中的重要部分。标准规定了管件的许用压力额定值，这些值是根据与其连接的相同规格、相同材质和壁厚的无缝直管来计算的。管件上所标志的公称尺寸（或端部外径）、材料等级、壁厚（或管表号）代表了压力等级的标记。

四、管件尺寸

标准详细规定了管件的尺寸，包括公称尺寸、端部外径、壁厚等。管件的公称尺寸用DN或NPS表示，而管件端部外径则分为I、II两个系列，其中I系列为通用系列，属推荐选用系列；II系列为非通用系列。

五、其他要求

除了上述要求外，标准还规定了管件的表面轮廓、端部坡口、公差、标志以及产品质量合格证明书等要求。这些要求确保了管件的质量和可靠性，从而满足了各种工业应用的需求。

六、标准的主要变化

与之前的标准（如GB/T 12459-2005和GB/T 13401-2005）相比，GB/T 12459-2017主要进行了以下变化：

• 将GB/T 12459-2005和GB/T 13401-2005中有关类型、代号、尺寸与公差、压力额定值、试验和标志等内容合并在本标准中，且不再区分无缝管件还是钢板制焊接管件。

• 删除了GB/T 12459-2005中有关原材料、制造和检验等内容，这些内容合并到GB/T 13401-2017《钢制对焊管件技术规范》中。

• 增加了管件的压力设计要求和说明、管件设计计算的相关资料、R=3D弯曲半径的弯头和特殊角度弯头的相关参数计算及说明等。

• 修改了管件设计验证试验的内容，并扩大了尺寸范围。

综上所述，GB/T 12459-2017《钢制对焊管件：类型与参数》是一项全面、科学、先进的国家标准，为钢制对焊管件的设计、制造和应用提供了有力的技术支撑和保障。
